設計規范
|
結構長度
|
連接法蘭
|
試驗與檢驗
|
|
JB/T8691-1998 |
JB/T15188.2-94 |
GB/T9113.1 -2000 JB/T79-94 |
GB/T13927-92 |
|
閥體、上蓋 |
碳鋼、不銹鋼 |
|
閘板 |
不繡鋼 |
|
閥桿 |
不繡鋼 |
|
密封圈
|
橡膠、四氟、不銹鋼、 硬質合金
|
|
公稱壓力 |
PN |
|
體試驗 |
1.5XPN |
|
密封試驗 |
1.1XPN |
|
工作溫度 |
橡膠≤80℃四氟密封≤180℃硬密封≤425℃ |
|
適用介質 |
糖漿、紙漿、污水、煤漿、會、渣水混合物 |
|

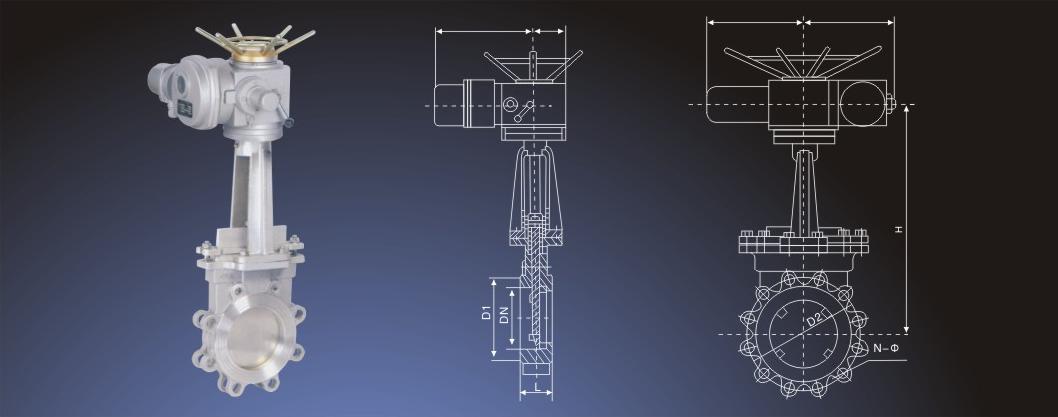

PN(MPa) |
DN(mm) |
L |
D |
D1 |
D2 |
H |
N-M |
DO |
|
PZ973X-6/10/16 PZ973F-6/10/16 PZ973H-6/10/16 PZ973Y-6/10/16 |
||||||||
|
1.0 |
50 |
50 |
160 |
125 |
100 |
375 |
4-M16 |
180 |
|
65 |
50 |
180 |
145 |
120 |
460 |
4-M16 |
180 |
|
|
80 |
50 |
195 |
160 |
135 |
590 |
4-M16 |
220 |
|
|
100 |
50 |
215 |
180 |
155 |
780 |
8-M16 |
220 |
|
|
125 |
50 |
245 |
210 |
185 |
950 |
8-M16 |
230 |
|
|
150 |
60 |
280 |
240 |
210 |
1055 |
8-M20 |
280 |
|
|
200 |
60 |
335 |
295 |
265 |
1060 |
8-M20 |
360 |
|
|
250 |
70 |
390 |
350 |
320 |
1230 |
12-M20 |
360 |
|
|
300 |
80 |
440 |
400 |
368 |
1250 |
12_M20 |
400 |
|
|
350 |
90 |
500 |
460 |
428 |
1767 |
16-M20 |
400 |
|
|
400 |
100 |
565 |
515 |
482 |
1920 |
16-M22 |
400 |
|
|
450 |
120 |
615 |
565 |
532 |
2010 |
20-M22 |
530 |
|
|
500 |
130 |
670 |
620 |
585 |
2110 |
20-M22 |
530 |
|
|
600 |
140 |
780 |
725 |
685 |
― |
20-M27 |
600 |
|
