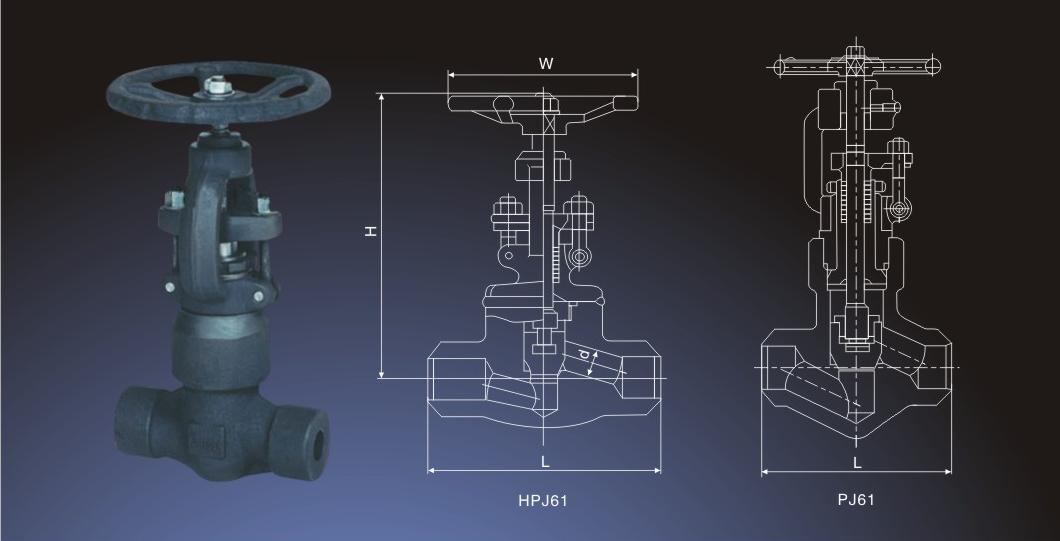

♦主要外形連接尺寸 (Class900~1500LB PN 1.6-25.0MPa)
|
NPS(in) |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
||
|
DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
||
|
d(縮徑} |
13 |
18 |
24 |
29 |
36.5 |
46.5 |
||
|
L |
AW或orNPT(Rc) |
140 |
140 |
140 |
178 |
178 |
216 |
|
|
法 蘭 |
美標 |
216 |
229 |
254 |
279 |
305 |
271.2 |
|
|
PN16.0 |
170 |
190 |
210 |
230 |
260 |
300 |
||
|
H(開啟） |
207 |
207 |
240 |
258 |
290 |
337 |
||
|
W |
125 |
125 |
160 |
160 |
180 |
240 |
||
|
WT（kg） |
SW或orNPT |
11.2 |
10.5 |
10.1 |
21.0 |
19.6 |
40.4 |
|
|
≤1500磅級 |
15.5 |
16.9 |
18.9 |
25.5 |
34.3 |
52.8 |
||
|
PN16.0MPa |
14.3 |
15.2 |
17.0 |
22.6 |
30.0 |
48.1 |
||
說明：自密封結(jié)構(gòu)(P.S)以其密封的可靠性是高溫高壓管道推薦閥門結(jié)構(gòu)形式。
