設計規范

結構長度

連接法蘭

試驗與檢驗

GB/T12235

ASMEB16.34

GB/T12221

GB/T9113.1 HG/T20592

HG/T20615、ASMEB16.5

GB/T9092

API 598

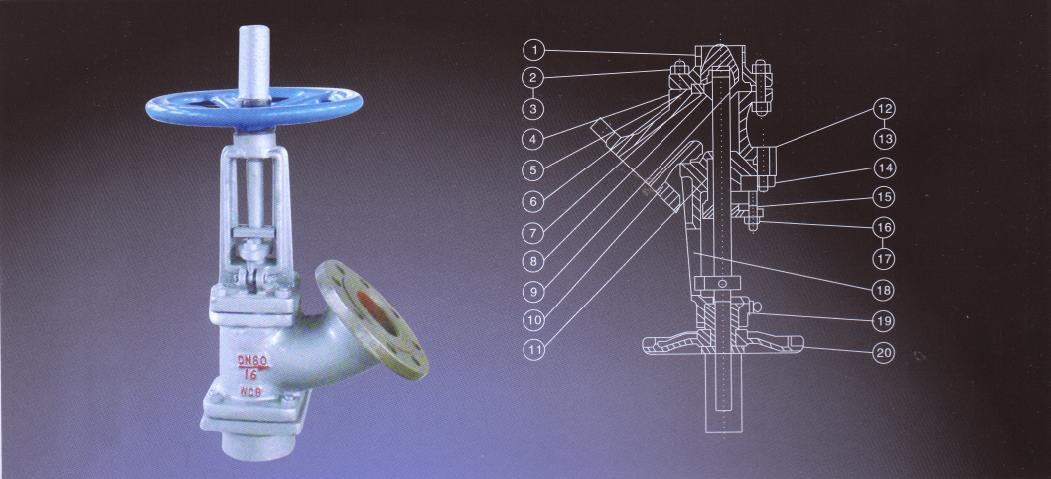

零件名稱

材質

序號

零件名稱

材質

1

管接法蘭

ASTMA105

11

填料

I 石墨

2

蠼柱

ASTMA193Gr.B7

12

螺柱

ASTM A193Gr.B7

3

蠼母

ASTM A194Gr.2H

13

螺母

ASTM A194 Qr.2H

4

墊片

柔性石墨+不銹鋼

14

填料壓套

ASTM A182Gr.F6a

5

閥座

ASTMA105+HF

15

填料壓蓋

ASTMA216Gr.WC6

6

閥瓣Disc

ASTMA105+HF

16

活節蠼栓

ASTMA193 Qr.B7

7

閥桿

ASTMA182Gr.F6a

17

螺母

ASTM A194 Gf.2H

8

二含環

ASTMA182Gr.F6a

ie

支架

ASTMA216Gr.WC8

9

閥瓣卡套

ASTMA105

19

閥桿螺母

鋁合金

10

ASTMA216Gr.WCB +含金鋼

20

手輪

球墨鑄鐵

NPS(in)

驅動方式

f

f1

D

D1

D2

B

c

Do

H

S

Φu

驅動裝置

50

2"

手動

120

162

150

120.5

92

16

4-Φ18

2

200

470

60

63.5

-

80

3"

150

200

190

152.5

127

19.5

4-Φ18

2

250

500

80

89

-

100

4"

170

235

230

190.5

157.5

24

8-Φ18

2

300

610

80

114

-

125

5"

200

275

255

216

186

24

8-Φ22

2

300

720

100

140

-

150

6"

225

295

280

241.5

216

255.5

8-Φ22

2

350

900

120

159

-

200

8"

齒動

290

350

345

298.5

270

29

8-Φ22

2

480

1100

170

219

LR450

250

10"

355

390

405

362

324

30.5

12-Φ26

2

480

1280

200

273

LR600

300

12"

420

450

485

432

381

32

12-Φ26

2

600

1420

230

325

LR1200

350

14"

480

515

535

476

416

35

12-Φ29.5

2

900

1580

260

356

LR2500
